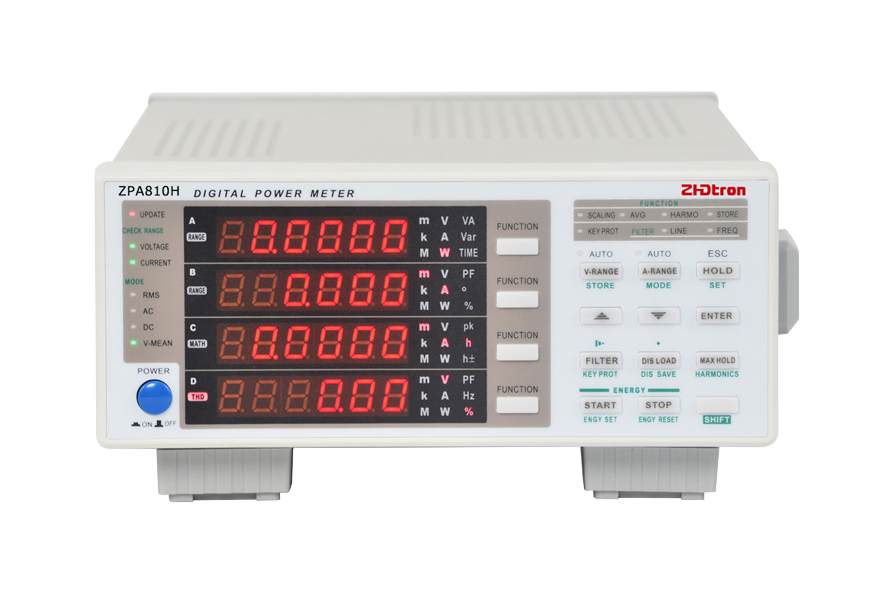

高精度宽频带功率分析仪 ZPA810H/ZPA810
- 概览
- 参数规格
ZPA810H/ZPA810面向电气电子设备节能市场，广泛应用于从研发到生产线的各个领域。
在家电和OA设备、工业设备、混合动力/电动汽车电池、太阳能/风能发电相关设备等电子领域和机电一体化领域，功率分析仪广泛用于产品研发、性能测试和品质管理等过程的功耗测量。在这些领域内，面对环保节能的高涨以及电力的不足，要求产品设计的进一步的节能。
高速测量各个项目，可同时测量电压，电流，功率，累计电能常规测量项目和需要执行运算的谐波分析等测量项目，数据更新速率更快，大幅提高了测量效率。
产品特点
- 基本功率精度：2级土（读数0.1%+量程0.1%)
- 频率带宽： DC、5Hz-100kHz(ZPA810H)
- 快速数据更新率：100ms
- 最小电流测量：55mA量程
- 50A大电流测量（ZPA810H）
- 强力支持生产线品质保证和产品开发的有用功能
- 积分模式下的自动量程功能
- 同步测量电压、电流、功率和谐波
- 丰富的通信接口USB、RS485和RS232、以太网（选件）
- 紧凑型半机架大小
- 附带的标准PC软件可以显示数值、谐波等参数
主要技术参数
|
型号 |
ZPA810H |
ZPA810 |
|
输入单元 |
单通道 |
单相 |
|
基本精度 |
0.1级 ， ±（读数0.1%+量程0.05%） |
0.1级 ， ±（读数0.1%+量程0.1%） |
|
测量带宽 |
DC & 0.5Hz-100KHz |
DC & 0.5Hz-2KHz |
|
输入量程 |
电压量程：0.5V-1000V 当峰值因数为 3 时，共6个档位（自动/手动切换）： 15V、30V、60V、150V、300V、1000V 电压量程：0.5V-1500V（订货时可选） 当峰值因数为3时，共6个档位（自动/手动切换）： 15V、30V、60V、150V、300V、1500V 电流量程：0.05mA-20A（可扩展电流传感器） 当峰值因数为 3 时，共12个档位（自动/手动切换）： 5mA、10mA、20mA、50mA、100mA、200mA、 0.5A,、1A、2A、 5A、10A、20A 电流量程：5mA-50A（订货时可选） 当峰值因数为 3 时，共6个档位（自动/手动切换）： 0.5A、1A、2A、5A、10A、50A |
电压：0.5V-600V |
|
测量参数 |
电压U、电流I、 频率f、 有功功率、无功功率Q、 视在功率S、功率因数PF、峰值电压U±PK、峰值电流I±PK、 峰值因数CF、电能累计E、谐波失真、 谐波成分等 |
|
|
允许过载 |
120%倍的电压、电流量程 |
|
|
采样速率 |
采样速率100k次/秒（ 16位 电压电流同时采样） |
采样速率8000次/秒（ 24位 电压电流同时采样） |
|
线路滤波 |
线路滤波：截止频率为500Hz ； 频率滤波：截止频率为500Hz； |
500Hz |
|
谐波测量 |
最大1-50次、精度等级:A级 （GB/T14549-93附录D） |
最大1-50次、精度等级:B级 （GB/T14549-93附录D） |
|
效率测量 |
无 |
|
|
显示方式 |
四窗口 LED显示 |
|
|
显示更新 |
显示刷新周期0.1秒～5秒可设 |
|
|
通讯接口 |
标配接口：USB RS232/485，选配接口：以太网口 |
|
|
工作环境 |
温度(0～40)℃ |
|
|
仪表重量 |
约2.8Kg |
|
|
整机功耗 |
＜10VA |
|
|
工作电源 |
AC 100V～265V，50/60Hz |
|
|
外形尺寸 |
宽×高×深 223.5*107.5*380 |
|
|
开孔尺寸 |
宽×高 209*84 |
|
注意事项：
- 参数给定的量程为默认量程。如需其他测试量程，订货时需要声明。
- 扩展功能为选配，非标准配置订货时需要声明。
- 特制产品量程和功能，请参考产品标牌和特制说明。
- 产品到货后如需增加模块，必须返回工厂改造，请慎重选择需要的模块和选件。如果有任何疑问，请与致河德创联系。
订购信息
|
序 号 |
名 称 |
数 量 |
单 位 |
备 注 |
|
1 |
电参数测试仪 |
1 |
台 |
|
|
2 |
仪表用电源线 |
1 |
根 |
|
|
3 |
仪表使用说明书 |
1 |
份 |
电子档 |
|
4 |
合格证 |
1 |
张 |
|
|
5 |
仪表检测报告 |
1 |
份 |
|
|
6 |
RS232通讯线 |
1 |
根 |
|
|
7 |
RS485通讯线 |
1 |
根 |
|
|
8 |
USB通讯线 |
1 |
根 |
|
|
9 |
有耳封口端子弯头--6P |
|
只 |
报警功能可选件 |
