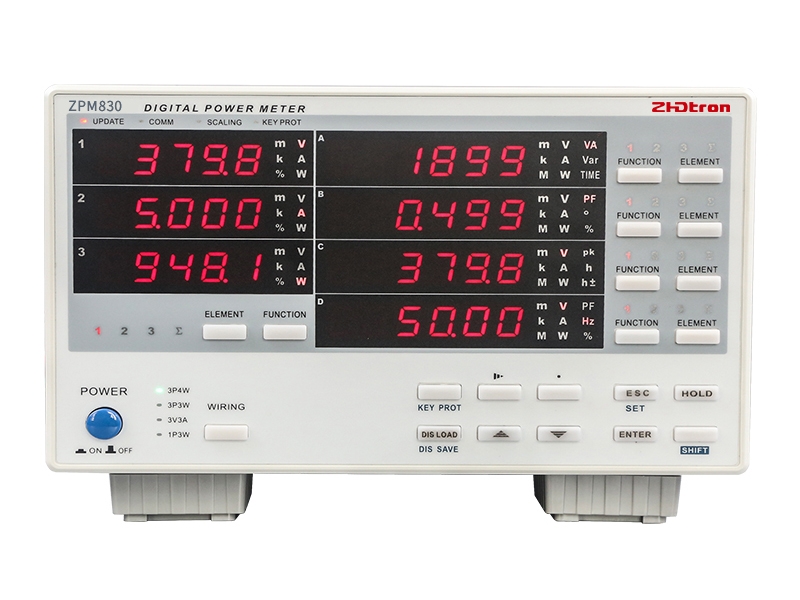

三相电参数测量仪 ZPM830/ZPM830E

购买

ZPM830系列三相电参数测量仪 (又名三相功率计)

ZPM830/ZPM830E数字功率计不但可以测量每个输入单元的单相测量功能，也可以测量由多个输入单元组成的接线组的测量功能(Σ功能)。

ZPM830系列测量精度指标（仅测量45～65Hz工频范围信号）

满足误差要求的条件

主要技术参数

参数	测量范围	误差
ZPM830/ZPM830E
电压U	9.0～600.0V	被测信号：45 Hz ≤ f ≤ 65 Hz时，被测信号 <(量程10%)时，误差：±(读数的0.40% +量程的 0.10%) 被测信号≥(量程10%)时，误差：±(读数的0.16% +量程的 0.04%)
电流I	0.020～40.000A
有功功率P	电压量程*电流量程	被测信号：45 Hz ≤ f ≤ 65 Hz时，额定电压380V时，当功率因数PF=1.0时，误差：±(读数的0.16% +量程的 0.04%) 当功率因数PF=0.5时，误差：±(读数的0.80% +量程的 0.20%)
功率因数PF	0.05～1.00	被测信号：45 Hz ≤ f ≤ 65 Hz时，误差：±0.01
电压频率UF	45.00-65.00Hz	计数方式，电压(或电流)值为U(或I)，电压(或电流)量程为UR(或IR)。当U(或I)≥(UR(或IR)10%)时，误差0.1％读数；当U(或I)≥(UR(或IR)* 5%)并且<(UR(或IR)10%)时，误差0.2％读数；当U(或I) <(UR(或IR)* 5%)时，由于信号过小，频率数据仅作参考。
电流频率IF	45.00-65.00Hz
以下功能仅针对ZPA830E
电能E (ZPM830E仅有)	0～999999 MWh /0～-99999 MWh	被测信号：45 Hz ≤ f ≤ 65 Hz时，额定电压380V 当功率因数PF=1.0时，误差：±(读数的0.16% +量程的 0.04%) 当功率因数PF=0.5时，误差：±(读数的0.80% +量程的 0.20%)
积分时间T （830E仅有）	99999h	± 2秒/小时

测试仪以数值形式表示的性能指标均在规定的容差范围之内。在开机后的 30 分钟和 2 个完整数据采集周期内，测试仪满足规定的准确度。性能指标以一年校准周期为基础。

仪表量程

常规量程

其他特制量程

电压量程UN

9.0V～600.0V （45--65Hz的交流电压信号）

以产品上的

量程标识为准

电流量程IN

0.02A～40.00A（45--65Hz的交流电流信号）

ZPM830一般技术指标

型号	ZPM830 / ZPM830E
信号输入及阻抗	电压电流均为浮置输入，电压输入阻抗约1 MΩ、电流输入阻抗约4mΩ
测量信号最大峰值	电压电流均为最大量程的1.6倍
采样速率	8000次/s，采样周期约125μS，24位，电压、电流同时采样
校零方式	开机自动校零
线路滤波	固定为2kHz
数据更新	数据计算周期0.05秒～1秒可设
显示方式	7个窗口 LED显示
整机功耗	<10VA
仪表重量	约 3.5 kg
仪表外形最大尺寸	宽×高×深223.5×151.5×384mm
仪表开孔尺寸	宽×高209x128mm
安全要求	• 绝缘电阻：测量端子与仪表外壳之间绝缘电阻不低于5MΩ; • 耐电压：测量端子与仪表外壳之间能承受2000V 50Hz正弦波电压;
工作环境	• 温度：(0～40)℃; • 湿度：(20%～75%)RH; • 大气压力: (86～106)ZPA;
仪表工作电源	AC 100V～240V 50/60Hz 无较重的振动及电磁干扰

以上技术参数的说明中所用到的术语定义请参见GB/T 13978-2008 《数字多用表通用技术条件》。
