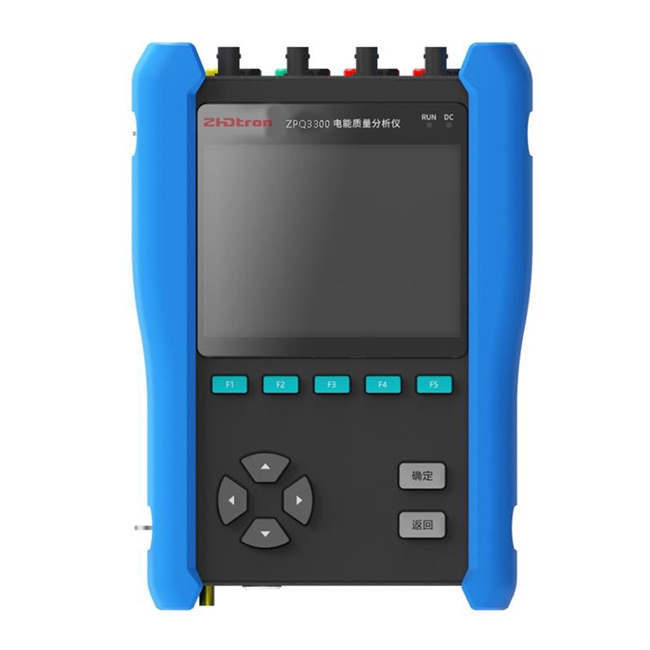

便携式电能质量分析仪 ZPQ3300
- 概览
- 参数规格
ZPQ3000 便携式电能质量分析仪
便于光伏逆变测试的电能质量分析仪
ZPQ3000便携式电能质量分析仪，不仅可分析传统的电能质量参数，还具备光伏逆变测试的功能。具备4G、以太网、开入接点、开出接点、USB等多种通信接口。
产品特征
|
项目 |
参数 |
|
小巧 |
255*180*65mm |
|
精准 |
测量精度IEC61000-4-30 A级 |
|
持久 |
电池供电＞9h |
支持标准
|
序号 |
支持标准 |
|
1 |
IEC61000-4-30 A级 |
|
2 |
GB/T 19964-2012光伏发电站接入电力系统技术规定 |
|
3 |
GB/T 19963.1-2021风电场接入电力系统技术规定 |
技术参数
| 型号 |
ZPQ3000 |
|
项目 |
参数 |
|
采样率 |
12.8kHz |
|
通道数 |
4通道电压，4通道电流 |
|
测量量程 |
电压：1-1000V，瞬时6000V 电流：交流、直流 |
|
频率 |
50Hz/60Hz |
|
电池 |
可充电聚合物锂电池5000mAh |
|
电池充电时间 |
＜3h（环境温度25℃） |
|
适配器 |
输入交流220V，输出直流15V/3A |
|
存储 |
8G |
|
显示尺寸 |
122.8mm×84.6mm |
|
色彩 |
26万色 |
|
分辨率 |
640×480 |
|
重量 |
2.3kg |
|
操作方式 |
按键操作 |
|
接口 |
USB2.0，千兆网口，485，4G天线 |
功能参数
|
项目 |
参数 |
|
基本功能 |
电压电流测量 |
|
频率测量 |
|
|
谐波测量 |
|
|
功率测量 |
|
|
闪变测量 |
|
|
不平衡测量 |
|
|
逆变测试 |
|
|
录波分析 |
|
|
统计记录 |
|
|
其它功能 |
开入开出 |
|
B码对时 |
|
|
4G通信 |
|
|
USB传输 |
|
|
网口传输 |
配件选项
|
型号 |
ZCT5A |
ZCT5A-Pro |
ZCT200A |
ZCT500A |
ZCT6000A |
|
外观 |
|
|
|
|
|
|
电流量程（AC） |
5A |
5A |
200A |
500A |
6000A |
|
可测电流范围 |
0.5A～50A |
0.5A～50A |
20A~200A |
50A~500A |
600A～6000A |
|
输出电压（AC） |
10mV/A |
10mV/A |
1mV/A |
1mV/A |
68mV/kA |
|
幅值精度 |
±0.3% rdg |
±0.3% rdg |
±0.5% rdg、±0.01%f.s |
±0.3% rdg |
±0.5% rdg、±0.01%f.s |
|
相位精度 |
±2° |
±0.5° |
±1° |
±0.5° |
±1° |
|
最大允许输入（AC） |
50A连续 |
50A连续 |
240A连续 |
550A连续 |
7000A连续 |
|
带宽 |
40Hz-5kHz |
40Hz-5kHz |
45Hz-5kHz |
40Hz-5kHz |
45Hz-5kHz |
|
工作电压 |
CAT Ⅲ 300Vrms |
CAT Ⅲ 300Vrms |
CAT Ⅲ 600Vrms |
CAT Ⅲ 600Vrms |
CAT Ⅲ 600Vrms |
|
可测导体直径 |
<15mm |
≤12mm |
≤46mm |
<46mm |
≤180mm |
|
输出线长 |
3m |
2.5m |
3m |
3m |
2m |
|
输出接头 |
安全BNC |
安全BNC |
安全BNC |
安全BNC |
安全BNC |
|
名称 |
电压测试夹 |
测量线 |
|
外观 |
|
|
|
型号 |
XDK-1033，66.9575.21 |
XMS-414，66.9014-200.21 |
|
电压安全等级 |
CAT III 1000Vrms |
200cm |
|
最大电流 |
32A |
19A |
|
认证 |
CE、UL |
CAT III1000Vrms |
|
颜色 |
黑色/绿色 |
CE、UL |
|
品牌 |
Multi-Contact |
Multi-Contact |
