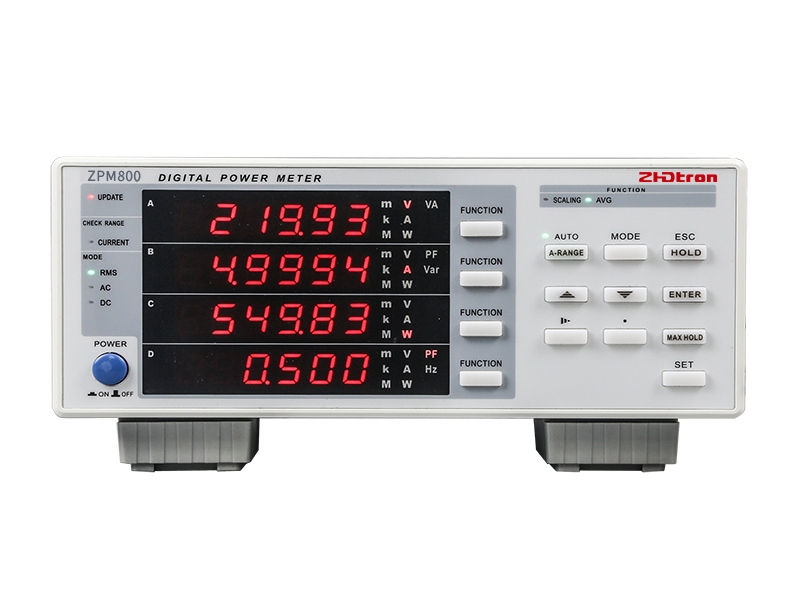

ZPM800-ZPM800E单相交直流电参数测量仪
选型说明
|
参数 型号 |
精度 |
电压、电流、功率、 频率、功率因数、声光报警 |
电能累计、 电能计时 |
谐波 (可选) |
电流量程 切换 |
RMS/AC/DC切换 |
RS485/ 232通讯 |
继电器 报警输出 (可选) |
|
ZPM800 |
0.2级 |
√ |
√ |
√ |
√ |
√ |
||
|
ZPM800E |
0.2级 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
技术指标
测试仪以数值形式表示的性能指标均在规定的容差范围之内。在开机后的 30 分钟和 2 个完整数据采集周期内，测试仪满足规定的准确度。性能指标以一年校准周期为基础。
测试仪提供信号测量范围
|
常规量程 |
其他特制量程 |
|
|
电压量程UN |
6V～600V |
以产品上的量程标识为准 |
|
电流量程IN |
0.00005A～0.1A～40A |
测量精度指标
|
参数 |
测量范围 |
误 差 |
最小分辨率 |
备注 |
|
电压 |
600V |
DC ±(读数的 0.1% +量程的 0.2%) 45 Hz ≤ f ≤ 65 Hz ±(读数的 0.1% +量程的 0.1%) |
0.01V |
过载： 1.2倍 |
|
电流 |
0.05mA～0.1A～40A (40A仅限输入电流波峰系数≤1.5） |
0.001mA |
||
|
有功功率 |
U*I |
DC ±(读数的 0.1% +量程的 0.2%) 45 Hz ≤ f ≤ 65 Hz ±(读数的 0.1% +量程的 0.1%) |
0.001W |
PF=1.0 |
|
功率因数 |
0.1 ～ 1 |
45 Hz ≤ f ≤ 65 Hz ±0.01 |
0.001 |
|
|
频率 |
45-65Hz |
计数方式，0.1％*读数，当信号值大于0.1*当前量程 |
0.01Hz |
|
|
以下功能仅针对KPA800E |
||||
|
电能累计 |
0～999999 MWh/0～-99999 MWh |
DC±(读数的0.1% +量程的0.2% ) 45 Hz ≤ f ≤ 66 Hz：±(读数的0.1% +量程的0.1% ) |
0.0001Wh |
|
|
电能计时 |
99999h |
± 2秒/小时 |
1s |
|
|
谐波 (可选) |
1～50次 |
基波频率：45Hz～65Hz |
0.01 |
精度等级：B级 |
*ZPM800E可选谐波功能，ZPM800不可选谐波功能。
*ZPM800E具有电能相关功能，ZPM800不具有电能量相关功能。
其它技术指标
|
输入方式 |
电压电流均为浮置输入 |
|
|
输入阻抗 |
电压输入阻抗约2MΩ、电流输入阻抗低档约0.5Ω，高档约4mΩ。外部传感器信号输入端子输入阻抗根据输入电压变化而变化，10V时约100kΩ，2V时约20 kΩ |
|
|
A/D转换 |
采样周期约70μS，24位，电压、电流同时采样 |
|
|
校零方式 |
每次换量程时或每次改变测量模式时校准零点 |
|
|
显示方式 |
4窗口 LED显示 |
|
|
显示更新 |
显示刷新周期0.05秒～5秒可设 |
|
|
整机功耗 |
< 10VA |
|
|
仪表重量 |
约 2.8kg |
|
|
仪表外形最大尺寸 |
宽×高×深 （223.5×107.5×380） |
|
|
仪表开孔尺寸 |
宽×高（209×84） |
|
|
工作环境 |
大气压力 |
（86～106）kPa |
|
温度 |
（0～40）℃ |
|
|
相对湿度 |
≤85%RH |
|
|
仪表工作电源 |
AC （100～265）V 50/60Hz |
|
|
安全要求 |
绝缘电阻 |
下列端子间绝缘电阻不低于2MΩ |
|
耐 电 压 |
下列端子之间能承受2000V 50Hz正弦波电压 |
|
|
测量端子-机壳之间 |
电源线与机壳之间；测量端子与电源线之间 |
|
以上技术参数的说明中所用到的术语定义请参见GB/T 13978-2008 《数字多用表》
